Λεπτομέρειες:
|
| Τύπος: | Κεραμικοί πυκνωτές | Εκτιμημένη τάση: | 2kv |
|---|---|---|---|
| Μήκος: | 3.2 ±0.15 χιλ. | Σειρά ικανότητας (uF): | 100pF ~ 33nF |
| Τύπος συσκευασίας: | Η επιφάνεια τοποθετεί | Ανοχή ικανότητας: | ±10% |
| Meature επιστρώματος: | 1206 (3216M) | Χαρακτηριστικό γνώρισμα: | κατανάλωση, κύκλωμα υψηλής συχνότητας |
| Εφαρμογή: | φίλτρο που αποσυνδέει την παράκαμψη | Ευρέως: | 1.6 ±0.15mm |
| Επισημαίνω: | Κεραμικοί πολυστρωματικοί πυκνωτές υψηλής τάσης,2KV κεραμικοί πολυστρωματικοί πυκνωτές,2KV μονολιθικός κεραμικός πυκνωτής |
||

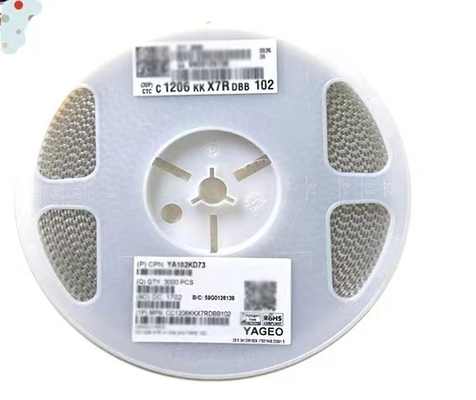

Κεραμικοί πυκνωτές 1206 X7R 102K/2KV Miltilayer υψηλής τάσης
| Επισκόπηση προδιαγραφών | |||||
|
Περιγραφή |
TC κώδικας |
Σειρά |
Σειρά ικανότητας |
Σειρά τάσης |
Μέγεθος |
|
Ιδιαίτερος |
NP0 |
Γενικός σκοπός | 0,22 pF σε 33 nF | 16 Β σε 25 Β | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Γενικός σκοπός |
0,22 pF σε 22 nF |
50 Β |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Μέση τάση | 0,47 pF σε 22 nF | 100 Β σε 630 Β | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Υψηλή τάση |
0,47 pF σε 2,7 nF |
1 kV, 2 kV, 3 kV |
1206, 1210, 1808, 1812 |
||
| Υψηλή συχνότητα | 0,22 pF σε 8,2 pF | 50 Β | 0402, 0603, 0805 | ||
| Μικρόκυμα | 0,47 pF σε 47 pF | 50 Β | 0603, 0805, 1206 | ||
|
X7R |
Γενικός σκοπός & υψηλή ικανότητα |
100 pF σε 22 µF |
6.3 Β σε 50 Β |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Μέση τάση | 100 pF σε 1 µF | 100 Β σε 630 Β | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Υψηλή τάση | 100 pF σε 33 nF | 1 kV 3 kV | 1206, 1210, 1808, 1812 | ||
| Χαμηλή αυτεπαγωγή | 10 nF σε 220 nF | 10 Β σε 50 Β | 0306, 0508, 0612 | ||
|
X5R |
Γενικός σκοπός & υψηλή ικανότητα |
10 nF σε 100 µF |
6.3 Β σε 50 Β |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Γενικός σκοπός & υψηλή ικανότητα | 4.7 nF σε 47 µF | 6.3 Β σε 50 Β | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Πιστοποίηση ασφάλειας προϊόν |
NP0 | Τύπος Sc υψηλής τάσης | 2.0 pF σε 470 pF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | Τύπος Sc υψηλής τάσης | 150 pF σε 1,5 nF | X1/Y2, X2/Y3 | 1808, 1812 | |
|
Γ-σειρές |
NP0 | 4C σειρές | 10 pF σε 470 pF | 50 Β | 0508, 0612 |
| X7R | 4C σειρές | 180 pF σε 100 nF | 16 Β σε 50 Β | 0508, 0612 | |
| Y5V | 4C σειρές | 10 nF σε 100 nF | 25 Β | 0612 | |
| Διαστάσεις περίπτωσης | |||||||
| Ιδιαίτεροι πυκνωτές - γενικός σκοπός | |||||||
|
|
Προσδιορισμός μεγέθους περίπτωσης | Διαστάσεις στο χιλ. | |||||
| Ίντσα-βασισμένος | Μετρικός | L1 | W | L2 / L3 λ. | L2 / L3 ανώτατος | L4 λ. | |
| 0201 | 0603M | 0,6 ±0.03 | 0,3 ±0.03 | 0,10 | 0,20 | 0,20 | |
| 0402 | 1005M | 1.0 ±0.05 | 0,5 ±0.05 | 0,15 | 0,30 | 0,40 | |
| 0603 | 1608M | 1.6 ±0.10 | 0,8 ±0.10 | 0,20 | 0,60 | 0,40 | |
|
0805 |
2012M |
2.0 ±0.10 (1) | 1.25 ±0.10 (1) | 0,25 | 0,75 | 0,55 | |
| 2.0 ±0.20 (2) | 1.25 ±0.20 (2) | 0,25 | 0,75 | 0,55 | |||
|
1206 |
3216M |
3.2 ±0.15 (1) | 1.6 ±0.15 (1) | 0,25 | 0,75 | 1.40 | |
| 3.2 ±0.30 (2) | 1.6 ±0.20 (2) | 0,25 | 0,75 | 1.40 | |||
|
1210 |
3225M |
3.2 ±0.20 (1) | 2.5 ±0.20 (1) | 0,25 | 0,75 | 1.40 | |
| 3.2 ±0.40 (2) | 2.5 ±0.30 (2) | 0,25 | 0,75 | 1.40 | |||
| 1808 | 4520M | 4.5 ±0.40 | 2.0 ±0.30 | 0,25 | 0,75 | 2.20 | |
|
1812 |
4532M |
4.5 ±0.20 (1) | 3.2 ±0.20 (1) | 0,25 | 0,75 | 2.20 | |
| 4.5 ±0.40 (2) | 3.2 ±0.40 (2) | 0,25 | 0,75 | 2.20 | |||
| Κατηγορίες πάχους και ποσότητες συσκευασίας | ||||||||
|
Περιγραφή |
Κώδικας μεγέθους |
Ταξινόμηση πάχους (χιλ.) | Ποσότητα ανά εξέλικτρο |
Ποσότητα ανά μαζική περίπτωση |
||||
|
Πλάτος ταινιών |
180 χιλ./7» | 330 χιλ./13» | ||||||
| Έγγραφο | Φουσκάλα | Έγγραφο | Φουσκάλα | |||||
|
Ιδιαίτεροι πυκνωτές |
0201 | 0,3 ±0.03 |
8 χιλ. |
15 000 | - | 50 000 | - | - |
| 0402 | 0,5 ±0.05 | 10 000 | - | 50 000 | - | 50 000 | ||
| 0603 | 0,8 ±0.1 | 4 000 | - | 15 000 | - | 15 000 | ||
|
0805 |
0,6 ±0.1 | 4 000 | - | 20 000 | - | 10 000 | ||
| 0,85 ±0.1 | 4 000 | - | 15 000 | - | 8 000 | |||
| 1.25 ±0.2 | - | 3 000 | - | 10 000 | 5 000 | |||
|
1206 |
0,6 ±0.1 | 4 000 | - | 20 000 | - | - | ||
| 0,85 ±0.1 | 4 000 | - | 15 000 | - | - | |||
| 1.00 / 1.15 ±0.1 | - | 3 000 | - | 10 000 | - | |||
| 1.25 ±0.2 | - | 3 000 | - | 10 000 | - | |||
| 1.6 ±0.15 | - | 2 500 | - | 10 000 | - | |||
| 1.6 ±0.2 | - | 2 000 | - | 10 000 | - | |||
|
1210 |
0.6 / 0,7 ±0.1 | - | 4 000 | - | 15 000 | - | ||
| 0,85 ±0.1 | - | 4 000 | - | 10 000 | - | |||
| 1.0 ±0.15 | - | 3 000 | - | 10 000 | - | |||
| 1.15 ±0.1 | - | 3 000 | - | 10 000 | - | |||
| 1.15 ±0.15 | - | 3 000 | - | 10 000 | - | |||
| 1.25 ±0.2 | - | 3 000 | - | - | - | |||
| 1.5 ±0.1 | - | 2 000 | - | - | - | |||
| 1.6 / 1.9 ±0.2 | - | 2 000 | - | - | - | |||
| 2.0 ±0.2 | - | 2 000 000/1 | - | - | - | |||
| 2.5 ±0.2 | - | 1 000/500 | - | - | - | |||
|
1808 |
1.15 ±0.15 |
12 χιλ. |
- | 3 000 | - | - | - | |
| 1.25 ±0.2 | - | 3 000 | - | - | - | |||
| 1.35 ±0.15 | - | 2 000 | - | - | - | |||
| 1.5 ±0.1 | - | 2 000 | - | - | - | |||
| 1.6 ±0.2 | - | 2 000 | - | 8 000 | - | |||
| 2.0 ±0.2 | - | 2 000 | - | - | - | |||
|
1812 |
0.6 / 0,85 ±0.1 | - | 2 000 | - | - | - | ||
| 1.15 ±0.1 | - | 1 000 | - | - | - | |||
| 1.15 ±0.15 | - | 1 000 | - | - | - | |||
| 1.25 ±0.2 | - | 1 000 | - | - | - | |||
| 1.35 ±0.15 | - | 1 000 | - | - | - | |||
| 1.5 ±0.1 | - | 1 000 | - | - | - | |||
| 1.6 ±0.2 | - | 1 000 | - | - | - | |||
| 2.0 ±0.2 | - | 1 000 | - | - | - | |||
|
Χαμηλή αυτεπαγωγή |
0306 | 0,5 ±0.1 |
8 χιλ. |
4 000 | - | 15 000 | - | - |
| 0508 | 0,85 ±0.1 | 4 000 | - | 15 000 | - | - | ||
| 0612 | 0,85 ±0.1 | 4 000 | - | 15 000 | - | - | ||
|
Σειρές |
0508 | 0,6 ±0.1 | 4 000 | - | - | - | - | |
| 0612 | 0,8 ±0.1 | 4 000 | - | - | - | - | ||
