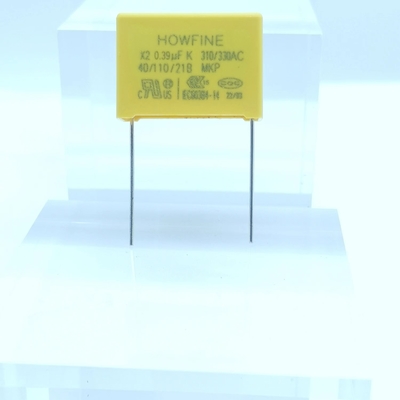

Επιμεταλλωμένοι πυκνωτές X2 0.39uf ταινιών πολυπροπυλενίου απόδειξης MPX τάσης MKP

MKP/MPX επιμεταλλωμένος πυκνωτής 394k/310V E4 P22.5mm ταινιών πολυπροπυλενίου

^{ΠΛΗΡΟΦΟΡΙΕΣ ΠΡΟΪΟΝΤΩΝ}

^{Εισαγωγή:}

^{1.  Πυκνωτές ασφάλειας: Υψηλή σταθερότητα}

^{2.  Non-inductive.}

^{3.  Αυτοθεραπευόμενα χαρακτηριστικά.}

^{4.  Πλαστική περίπτωση, εποξική ρητίνη που γεμίζουν, πεδίο φιαγμένο από διαλυτικό ανθεκτικό υλικό.}

^{5.  Άριστος για χρησιμοποιημένος στη σύζευξη, το γραμμή-από-πέρασμα, και την πέρα από-ο-γραμμή κεραιών. Εφαρμογή όπου το μέγεθος είναι κρίσιμο.}

^{6.  Δοκιμασμένα πρότυπα: IEC384-14, DIN EN 132 400, UL 1414, CSA C22.2}

^{7.  Ασφάλεια εγκεκριμένη (UL. ENEC. CQC)}

^{8.  Το καλώδιο μολύβδου υιοθετεί τον κασσίτερος-καλυμμένο κασσίτερο και τυλίγει επάνω το καλώδιο χαλκού, χρησιμοποιώντας τη fire-retardant εποξική ρητίνη}

^{ενθυλάκωση μέσα       το πλαστικό κοχύλι, fire-retardant απόδοση φθάνει στο βαθμό UL94V-0.}

^{Προδιαγραφές}

^{1.  Λειτουργούσα θερμοκρασία: -40°C ~ +110°C}

^{2.  Σειρά ικανότητας: 0,01uF ~3.3uF}

^{3.  Ικανότητα tolerance±5% (J), ± 10% (Κ), ± 20%(Μ)}

^{4.  Εκτιμημένη τάση: 310VAC, 330VAC}

^{5.  Παράγοντας διασκεδασμού: 0.1%MAX σε 1KHz, 25°C}

^{6.  Απόδειξη τάσης: 2100VDC 1Sec (20°C)}

^{7.   Αντίσταση μόνωσης:}

^{>30,000MΩ (C≤0.33uF)}

^{>10,000MΩ/uF (C>0.33uF) σε 25°C}

^{8.  Αντοχή: Η τάση 344VAC δοκιμής θα εφαρμοστεί για 1000 ώρες στην αίθουσα 85°C. Κατά τη διάρκεια αυτής της περιόδου,}

^{1000VAC 60HZ για το α        η περίοδος 0.1Sec εφαρμόζεται μιά φορά κάθε ώρα. Μετά από τη δοκιμή. ΔC/C≤10%, ΔDF≤0.04%,}

^{ΔIR≥50% της διευκρινισμένης αξίας.}

	1	Μικρό μέγεθος.
	2	Widetemperature, ενοχλώντας περιεχόμενο DF συχνότητας με την υψηλή σταθερότητα.
	3	Υψηλής τάσης αντιστέκεται την εξαιρετικά highdielectric δύναμη.
	4	Μακροπρόθεσμη σταθερότητα εργασίας.
	5	Εκτίμηση πυρκαγιάς: UL94V-0.6.
	6	Υπάρχει αυτοθεραπευόμενος.
	7	Ευρέως χρησιμοποιημένος με την παροχή ηλεκτρικού ρεύματος jumpercircuits, την παράκαμψη, τη σύζευξη κεραιών και άλλες περιοχές παρέμβασης.
	8	Μπορέστε να αντισταθείτε την πίεση.

^{ΠΡΟΔΙΑΓΡΑΦΗ ΜΕΓΕΘΟΥΣ}

Εφαρμογή

μόλυβδος για τη χρήση στα κυκλώματα δολοφόνων παράκαμψης γραμμών, συζεύξεων κεραιών, πέρα από-ο-γραμμών και σπινθήρων.
Διαθέσιμος για το φίλτρο της EMI.
Εφαρμογές παροχής ηλεκτρικού ρεύματος μετατροπής.
Συσκευές μηχανών γραφείου, όπως: μηχανές προσθήκης, επιδείξεις υπολογιστών και όργανα ελέγχου…
Οικιακές συσκευές, όπως: αναμίκτες, κυκλώματα ανεμιστήρων, μύλων καφέ, φορέων DVD, ήχου και TV…
Thyristor και triac συσκευές, όπως: αυξομειωτές έντασης φωτισμού…

Δοκιμή των πυκνωτών ασφάλειας

(1) δεδομένου ότι η ικανότητα των ηλεκτρολυτικών πυκνωτών είναι πολύ μεγαλύτερη από αυτή σταθερών των συνηθισμένο πυκνωτών, το οι πυκνωτές ασφάλειας JEC πρέπει να χρησιμοποιήσουν τις κατάλληλες σειρές για τις διαφορετικές ικανότητες κατά μέτρηση. Σύμφωνα με την εμπειρία, γενικά, η ικανότητα μεταξύ 1~47μF μπορεί να μετρηθεί με το αρχείο R×1k, και την ικανότητα μεγαλύτερη από 47μF μπορεί να μετρηθεί με το αρχείο R×100.

(2) συνδέστε τον κόκκινο μόλυβδο δοκιμής του πολυμέτρου με τον αρνητικό πόλο, και το μαύρο μόλυβδο δοκιμής στο θετικό πόλο. Τη στιγμή της επαφής, ο δείκτης του πολυμέτρου εκτρέπει αρχικά μια μεγάλη εκτροπή στο δικαίωμα (το ίδιο ηλεκτρικό πιθανό εμπόδιο, όσο μεγαλύτερη η ικανότητα, τόσο μεγαλύτερη η ταλάντευση), και έπειτα βαθμιαία εκτρέπει στο αριστερό έως ότου σταματά σε μια ορισμένη θέση. Η αξία αντίστασης είναι αυτή τη στιγμή η μπροστινή αντίσταση διαρροής του ηλεκτρολυτικού πυκνωτή, ο οποίος είναι ελαφρώς μεγαλύτερος από την αντίστροφη αντίσταση διαρροής.

Η πρακτική εμπειρία δείχνει ότι η αντίσταση διαρροής των ηλεκτρολυτικών πυκνωτών πρέπει γενικά να είναι επάνω από αρκετές kΩ. Διαφορετικά, δεν θα λειτουργήσει κατάλληλα. Εάν δεν υπάρχει καμία δαπάνη στις θετικές και αρνητικές κατευθύνσεις κατά τη διάρκεια της δοκιμής, ο δείκτης δεν κινείται.

Αυτό σημαίνει ότι η ικανότητα έχει εξαφανιστεί ή το εσωτερικό κύκλωμα είναι σπασμένο εάν η μετρημένη αντίσταση είναι μικρή ή μηδέν, σημαίνει ότι ο πυκνωτής έχει ένα μεγάλο ρεύμα διαρροής ή έχει βλαφθεί από τη διακοπή. Δεν μπορεί πλέον να χρησιμοποιηθεί.

(3) για τους ηλεκτρολυτικούς πυκνωτές με τους άγνωστους θετικούς και αρνητικούς πόλους, η ανωτέρω μέθοδος την αντίσταση διαρροής μπορεί να χρησιμοποιηθεί για να κρίνει. Δηλαδή, πρώτα το μέτρο η αντίσταση διαρροής αυθαίρετα, θυμάται το μέγεθός του, και αλλάζει έπειτα τη μάνδρα μετρητών για να μετρήσει μια αξία αντίστασης. Ένας με τη μεγαλύτερη αξία αντίστασης στις δύο μετρήσεις είναι η θετική μέθοδος σύνδεσης.

Συγκεκριμένα, ο μαύρος μόλυβδος δοκιμής συνδέεται με το θετικό πόλο, και ο κόκκινος μόλυβδος δοκιμής συνδέεται με τον αρνητικό πόλο. Κατόπιν χρησιμοποιήστε το εργαλείο αντίστασης του πολυμέτρου και τη θετική και αρνητική μέθοδο χρέωσης του ηλεκτρολυτικού πυκνωτή, και σύμφωνα με το μέγεθος του δείκτη που ταλαντεύεται στο δικαίωμα, η ικανότητα του ηλεκτρολυτικού πυκνωτή μπορεί να υπολογιστεί.
